IC 7400 verkennen: specificaties, pin -configuratie en praktische toepassingen
2024-09-09 4549

De IC 7400 is een fundamentele component in digitale elektronica, bekend om zijn veelzijdigheid en efficiëntie bij het omgaan met verschillende logische functies.Als onderdeel van de 7400-serie beschikt dit IC over vier onafhankelijke 2-input NAND-poorten, waardoor het een perfecte bouwsteen is in zowel eenvoudige als complexe systemen.Van basislogische circuits tot geavanceerde componenten zoals Alus en bus -transceivers, de IC 7400 is ontworpen om een ​​breed scala aan toepassingen te ondersteunen.Het aanpassingsvermogen, gecombineerd met zijn gemak van integratie, maakt het een onschatbare hulpmiddelen voor zowel ingenieurs als hobbyisten.Of het nu wordt gebruikt in academische instellingen of professionele ontwerpen, de IC 7400 biedt een praktische, betrouwbare oplossing voor realtime logische activiteiten.

Catalogus

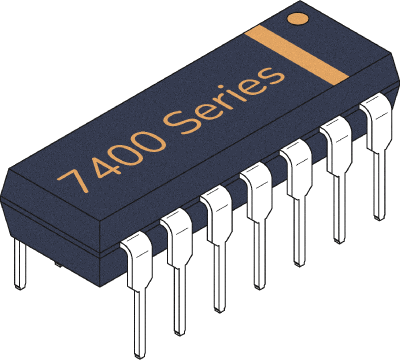

Figuur 1: IC 7400

Wat is IC 7400?

De IC 7400 is een veelzijdige digitale logica -component die wordt gebruikt in een breed scala van elektronische systemen.Het aanpassingsvermogen maakt het nuttig voor apparaten, variërend van basislogische circuits tot complexere componenten zoals Arithmetic Logic Units (ALUS) en buszenders.Als onderdeel van de 7400 -serie is deze IC ontworpen om te dienen als een bouwsteen voor digitale bewerkingen.Het ondersteunt functies zoals Basic Logic Gates (en, OF, NAND, NOR), gegevensopslag met registers, Random Access Memory (RAM) -modules en zelfs decoderende eenheden voor taken zoals het converteren van binair naar decimalen.De IC 7400 wordt met name gewaardeerd voor zijn vier onafhankelijke 2-input NAND-poorten, die worden gebruikt in zowel combinatie- als sequentiële logische ontwerpen.Elke poort heeft twee invoerpennen en één uitgangspen, terwijl de resterende twee pinnen het vermogen (VCC) en de grond (GND) bieden.Deze verbindingen zijn ideaal voor stabiele prestaties en betrouwbare werking.

IC 7400 PIN -configuratie

Inzicht in de pin -configuratie van de IC 7400 is perfect voor het bereiken van het gewenst circuitgedrag.Elke pin heeft een specifieke rol die de algemene functie van de IC in het systeem beïnvloedt.

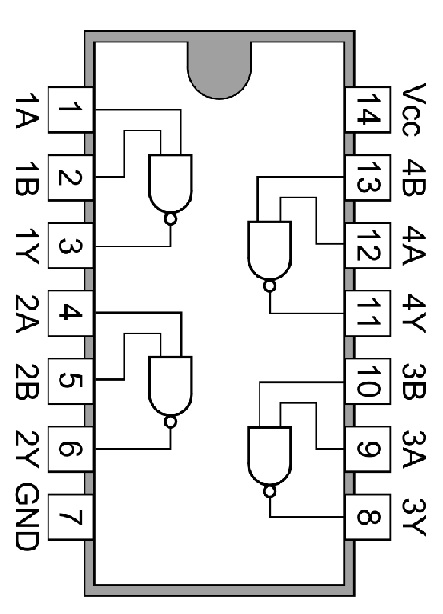

Afbeelding 2: IC 7400 PIN -configuratie

• Pin 1 (A-input voor de eerste poort)-Een van de twee ingangen voor de eerste NAND-poort.Het hier aangesloten signaal moet werken met pin 2 om de uitgangslogische toestand op pin 3 te bepalen.

• Pin 2 (B-input voor de eerste poort)-De tweede invoer voor de eerste NAND-poort.Het past bij pin 1 en wanneer beide ingangen hoog zijn, zal de uitgang (pin 3) laag zijn, volgens de NAND -poortlogica.

• Pin 3 (Y-output voor de eerste poort)-De uitgang van de eerste NAND-poort, die het omgekeerde resultaat oplevert van de en werking tussen pennen 1 en 2. Engineers bewaken deze output tijdens het testen, vaak met behulp van oscilloscopen of logische analysatoren om het juiste signaalgedrag te verifiëren.

• Pin 4 (A-input voor de tweede poort)-Vergelijkbaar met pin 1 maar voor de tweede NAND-poort ontvangt deze pin ingang in meer complexe ontwerpen.

• Pin 5 (B-input voor de tweede poort)-Paren met pin 4 om de uitgang op pin 6 te regelen.

• Pin 6 (Y-output voor de tweede poort)-De uitgang van de tweede NAND-poort, gebruikt bij het vormen van meer complexe logische circuits of het besturen van latere fasen in het ontwerp.

• Pin 7 (Grond) - Deze pen verbindt zich op de grond van het circuit en dient als het referentiepunt van de IC.Onjuiste aarding kan leiden tot onregelmatig gedrag of het volledig falen van de IC.

• Pin 8 (Y-output voor de derde poort)-Uitgang voor de derde NAND-poort, gecontroleerd tijdens foutopsporing om een ​​correcte werking te garanderen.

• Pin 9 (B-input voor de derde poort)-Input voor de derde poort, gekoppeld aan pin 10.

• Pin 10 (A-input voor de derde poort)-Werkt met pin 9 om de uitgang op pin 8 te genereren.

• Pin 11 (Y-output voor de vierde poort)-De uitgang van de laatste poort, gebruikt voor het stimuleren van de logische bewerkingen van het laatste podium.

• Pin 12 (B-input voor de vierde poort)-Input voor de laatste NAND-poort, in combinatie met pin 13.

• Pin 13 (A-input voor de vierde poort)-Invoer die, samen met pin 12, de status van de uitgang op pin 11 bepaalt.

• Pin 14 (Positieve voedingsspanning) - Levert het vermogen van de IC.Ingenieurs zorgen ervoor dat deze 5V -ingang stabiel blijft door ontkoppelingscondensatoren te gebruiken om ruis uit te filteren en de consistente spanningsafgifte te behouden.

Specificaties

De IC 7400 heeft specificaties die het een betrouwbare keuze maken voor veel digitale circuitontwerpen, het balanceren van kracht, snelheid en compatibiliteit met meerdere logische families.

• Bedrijfsspanning: 5V

Ingenieurs gebruiken spanningsregelaars om deze ingang stabiel te houden, waardoor logische fouten worden voorkomen veroorzaakt door spanningsschommelingen.

• Voortplantingsvertraging: 10 ns

De tijd die het nodig heeft om een ​​signaal van invoer naar uitvoer te reizen.Hoewel voldoende voor de meeste toepassingen, verklaren ingenieurs deze vertraging in hogesnelheidscircuits, met behulp van oscilloscopen om te bevestigen dat alle timing binnen acceptabele grenzen ligt.

• Maximale schakelfrequentie: 25 MHz

Dit stelt de snelheidslimiet in voor hoe snel Gates tussen toestanden kan schakelen.Ingenieurs moeten ervoor zorgen dat hun ontwerp onder deze frequentie werkt om fouten in snel schakelende circuits te voorkomen.

• stroomverbruik per poort: tot 10 MW

Met een laag stroomverbruik kunnen meerdere IC's worden gebruikt zonder de voeding te overbelasten.In grote systemen voeren ingenieurs zorgvuldige stroombudgettering uit om efficiëntie te waarborgen.

• Samenstelling: vier onafhankelijke 2-input NAND-poorten

Het modulaire ontwerp van de IC stelt ingenieurs in staat om complexe logische systemen te bouwen met slechts enkele basiscomponenten.

• Uitvoercompatibiliteit: TTL, NMOS, CMOS

Compatibiliteit met verschillende logische families zorgt voor soepele integratie in gemengde-technologiesystemen.Ingenieurs gebruiken vaak weerstanden om niet -overeenkomende spanningen tussen logische families in evenwicht te brengen.

• Bedrijfsspanningsbereik

Hoewel de IC meestal op 5V werkt, kan het verschillende spanningen aan, waardoor het zich kan aanpassen aan verschillende systeemomgevingen.

• veelzijdige bedrijfsomstandigheden

De IC werkt betrouwbaar in verschillende omgevingen.Bij extreme temperaturen implementeren ingenieurs koellichamen of koelsystemen om de prestaties te behouden.

7400 Family ICS

De 7400 -serie omvat een reeks digitale logische IC's, die elk specifieke rollen in het circuitontwerp dienen.Hieronder staan ​​gewone IC's en hun praktische toepassingen:

IC 7400 (Quad 2-input NAND Gate)

Gebruikt voor basislogische functies, signaalinversie en sequentiële logische bewerkingen, de 7400 is een nietje in zowel eenvoudige als complexe ontwerpen.

IC 7402 (Quad 2-input noch poort)

Ingenieurs gebruiken dit voor circuits die standaard lage uitgang vereisen, tenzij ingangen worden geactiveerd.Het is ideaal voor krachtgevoelige ontwerpen.

IC 7404 (hex -omvormer)

Invert Logicniveaus, perfect voor synchronisatie en timingaanpassing.

IC 7400 Nand Gate Circuit Design

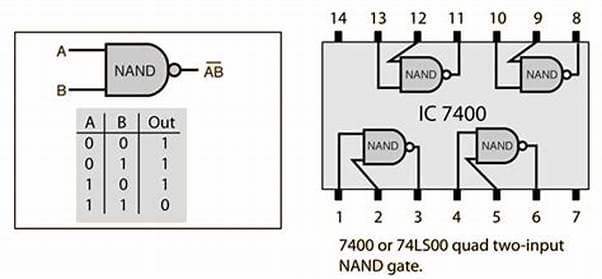

Afbeelding 3: IC 7400 Circuit -ontwerp met NAND -logica

De vier onafhankelijke 2-input-poorten van de IC 7400 bieden flexibiliteit, waardoor elke basislogische poort kan worden geconstrueerd.Dit maakt de IC een go-to-tool voor educatieve en professionele circuitontwerpen.Ingenieurs gebruiken het vaak om complexe circuits te construeren, zoals slippers of multiplexers, het vereenvoudigen van ontwerp- en testfasen.

Tijdens de montage zorgen ingenieurs voor een goede signaalintegriteit om fouten te voorkomen.Oscilloscopen of logische analysatoren helpen bij het verifiëren van de nauwkeurigheid van signaalovergangen, met name in hogesnelheidstoepassingen.In temperatuurgevoelige omgevingen gebruiken ingenieurs thermisch beheer om ervoor te zorgen dat het IC betrouwbaar werkt zonder signaalafbraak.

Voor- en nadelen

Voordelen	Nadelen
Kosteneffectief: Betaalbaar voor zowel professionals als hobbyisten	Stroom Consumptie: hoger dan nieuwere CMOS -opties
Veelzijdig: Handig voor zowel eenvoudige als complexe digitale bewerkingen	Snelheid Beperkingen: maxes op 25 MHz
Eenvoudig Om te gebruiken: intuïtieve pin -lay -out vereenvoudigt prototyping	Beperkt Gates: Slechts vier per IC, die meer componenten vereisen voor complexe ontwerpen
Breed Beschikbaar: gemakkelijk te vinden bij meerdere leveranciers	Verouderd Technologie: minder geschikt voor geavanceerde toepassingen
Betrouwbaar: Weer bestand tegen elektrische ruis en handhaaft stabiele prestaties

Toepassingen

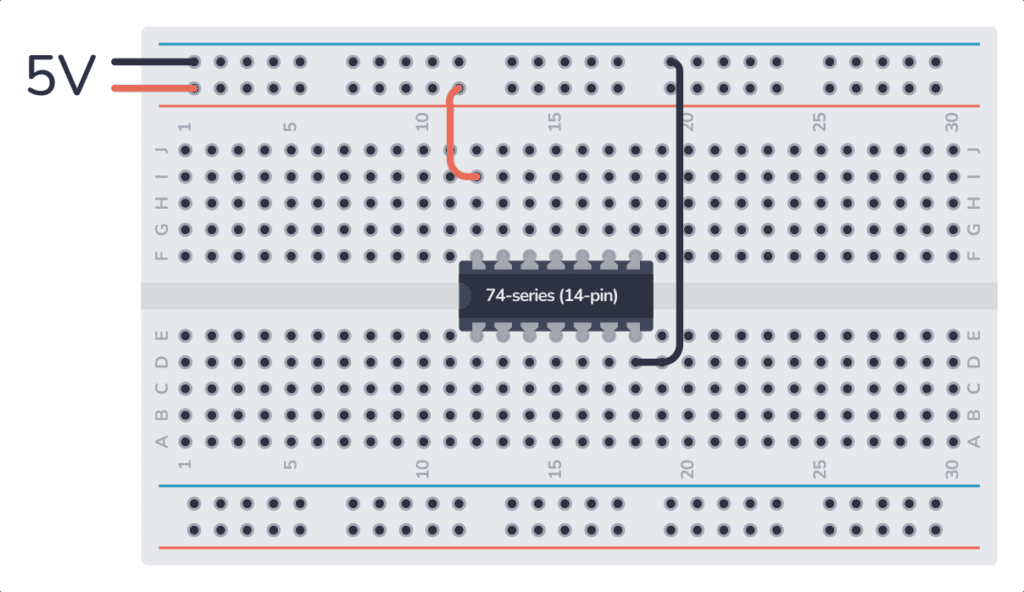

Afbeelding 4: IC 7400 in toepassing op digitale elektronica

De IC 7400 wordt veel gebruikt in verschillende systemen:

Beveiligingssystemen: Verwerkt ingangen van beweging of deursensoren om alarmen te activeren.

Alert -systemen: Moniteert de vriestemperaturen en triggers waarschuwingen als drempels worden gekruist.

Diefstal alarmen: Detecteert veranderingen in lichtniveaus en activeert alarmen, vaak in lichtgevoelige diefstalsystemen.

Automatisering: Regelt de waterdistributie in geautomatiseerde irrigatiesystemen door het verwerken van bodemvochtspiegels.

In al deze toepassingen zorgt de IC 7400 voor betrouwbare besluitvorming met eenvoudige, krachtige logische configuraties.Het aanpassingsvermogen en het gemak van integratie maken het een voorkeurskeuze in meerdere industrieën.

Conclusie

De IC 7400 blijft een vertrouwde component in het ontwerp van het digitale circuit vanwege de robuuste functionaliteit, flexibiliteit en kosteneffectiviteit.Hoewel nieuwere technologieën hogere snelheden kunnen bieden en het stroomverbruik verlagen, blijft de IC 7400 een waardevolle optie voor zowel ingenieurs als hobbyisten.Het vermogen om verschillende taken aan te kunnen - van beveiligingssystemen tot geautomatiseerde irrigatie - zijn veelzijdigheid.De bewezen betrouwbaarheid en integratie van de IC 7400 maken het een hoeksteen in zowel Legacy Systems als Contemporary Digital Logic Designs, waardoor het lopende nut in verschillende industrieën en toepassingen wordt gewaarborgd.
